مفهوم المباني الجاهزة

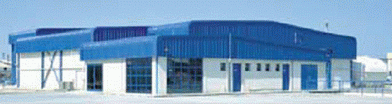

المباني المعدنية
سابقة التجهيز

إن عملية بناء المباني والمنشآت تعتبر من أقدم الأنشطة التى مارسها الأنسان منذ وجوده في الكون ولقد تقدمت تكنولوجيا البناء بدءاً من استخدام الأدوات البدائية في البناء حتي أن وصلت إلي مفهوم المباني العصرية الذى نعيشه في عالمنا هذا وما يتمتع به من منظر جمالي ونوعية تحمل عالية وسرعة في الأنشاء وتكلفة منخفضة وابتكار ملحوظ.

ولقد تطورت الحياة في الجماهيرية الليبية وتحضرت بسرعة كبيرة وأصبح الاحتياج إلي المباني سواء للسكني أو لممارسة الأنشطة الأقتصادية في نمو مستمر واصبحت المباني التقليدية لا تفي بتلبية هذا النمو سواءاً لطول مدة انشاؤها وارتفاع تكلفتها وعدم ملاءمتها للأغراض التي استحدثت في النشاط الأقتصادي للمجتمع واصبح البديل لهذه الأوضاع الجديدة هو المباني المعدنية سابقة التجهيز.

إن مفهوم المباني المعدنية سابقة التجهيز هو أن تصميم تلك المباني يتم بالكامل في المصانع ثم يأتي بمكوناتها إلي موقع التركيب مفككة ويتم تجميعها وتركيبها ورفعها بواسطة الأوناش الهيدروليكية وذلك في زمن لا يتعدى من 30 إلي 40% من زمن المباني التقليدية وبجودة عالية تتحمل جميع تأثيرات العوامل المحيطة من ظروف بيئية وجوية ومناخية وطبيعية واصبح من الطبيعي وجود تلك المباني حتي ارتفاعات من 4 إلي 6 طوابق وأصبح الأتجاه إلي هذه النوعية وخاصة بعد تحرك أحزمة الزلازل إلي حوض البحر المتوسط.

فالمباني سابقة التجهيز هي عبارة عن قطاعات معدنية من الصلب تركب معاً مع  قطاعات معدنية أخرى تشكل علي البارد وأخرى تشكل علي الساخن ويتم تغطيتها من الخارج بألواح تصنع من الصلب المجلفن أو ألواح من سبيكة الزنك والألمنيوم بمواصفات قياسية وهذه الألواح قد تتخذ أشكالاً معينة فتارة نراها عبارة عن طبقة واحدة من المعدن وتارة نراها عبارة عن طبقة واحدة مع طبقة من العزل الحراري أو طبقتان من الألواح المعدنية بينتهما طبقة من العازل  الحراري الذي قد يكون من الفيبر جلاس أو من البولي يورثان وفي هذه الحالة تسمي بالساندوتش بانل وهي تستخدم في تغطية حوائط وأسقف المنشأ  المعدني كذلك يمكن الاستعانة بقوالب الطوب في تغطية جدران وحوائط المبني .

والأساس في تصميم هذه المنشآت هو أعطاء هذه الوحدات المعدنية شكل متكامل كوحدة واحدة محكمة ضد العوامل الجوية الخارجية المختلفة وفي نفس الوقت ذو نظام تهوية داخلي يسمح لها بالاحتفاظ بدرجة الحرارة بداخلها من سخونة أو برودة دون تأثر من الوسط الخارجي وفي نفس الوقت ذو وزن مثالي وسعر اقتصادي وفوق هذا وذاك يكون المنشأ مصمم بحيث يناسب احتياج المستخدم بالضبط ليس بأقل أو بأكثر من احتياجه الفعلي.

وهذه المباني المعدنية ممكن إضافة لها بعض الإمكانيات تبعاً لاختيارات العميلفيمكن إضافة أدوار علوية من الداخل (الميزانين) أو إلحاق المظلات علي جانبيها من الخارج أو تركيب الواجهات الدعائية علي واجهاتها أو عمل القواطيع الداخلية لتقسيمها من الداخل.

ولا ننسي هنا أن الميزة الرئيسية للمباني  المعدنية سابقة التجهيز عند مقارنتها بمثيلاتها التقليدية هو اقتصادية تكاليفها ورخصها وسرعة إنجازها حيث أن تلك المباني يمكن تجهيزها في حوالي نصف الوقت التي تنشأ فيه مثيلاتها التقليدية.

وأكثر تلك المباني رخصاً في التكلفة هي تلك المباني التي تتكون من دور أرضي ودورين في الوسط بخلاف سطح المبني الذي يمكن أن يتخذ الشكل المسطح الأفقي أو المسطح ذو الميول الجانبية أما بالنسبة للأدوار الوسطي فيتم بناءها بنظام المصاطب الداخلية (الميزانين) وأكثر تلك المباني رخصاً تلك التي تتكون من دور واحد وتكون أقلهم في زمن الإنشاء ويمكن بناؤها في أي مكان من الناحية الجغرافية سواء كان ذلك علي مناطق التلال أو في مناطق السهول المنخفضة أو في المناطق الغزيرة الأمطار أو ذو المناخ الحار جداً أو البارد جداً.








عندئذ يمكن القول بأن تلك المباني المعدنية سابقة التجهيز ذو تكلفة أقل بنسبة من 10 إلي 20 % وزمن تنفيذ أقل بنسبة 35 % عن المباني التقليدية.

وهناك ثمان مكونات أساسية للمباني سابقة التجهيز الهندسي وهي :

  1. الهيكل المعدني الرئيسي
  2. الهيكل المعدني المساعد (مدادات الأسقف – مدادات الأجناب – مدادات تلاقي الأسقف والأجناب)
  3. ألواح التغطية المعدنية وطبقات العزل الحراري
  4. الحوائط الأسمنتية والحوائط المبنية من الطوب
  5. الأرضيات
  6. الدهانات والتشطيب
  7. الأسقف المعلقة
  8. مكونات أخري فرعية مكملة
bullet أولاً : الهيكل المعدني الرئيسي
ويقصد به الأجزاء المصنوعة من الصلب القوي والتي تشكل الهيكل الرئيسي للمبني بما فيه الأعمدة المسلوبة وكذلك العوارض الرئيسية المسلوبة وهذه الأعمدة أو العوارض يتم تصميمها وتجهيزها من خلال أحدث فنون تكنولوجيا البناء المعدني الحديث وهي تمثل الهيكل الرئيسي للمبني الذي يتم نصبه   أولاً ثم إستكماله بالهيكل المساعد من شدادات ومدادات ثم كسوته بالجدران سواء كانت ألواح معدنية عادية أو معزولة حرارياً أو كانت حوائطأسمنتية أو مبنية من الطوب ويتم ربط أجزاء الهيكل الرئيسي بمسامير عالية الأجهاد.

bullet ثانياً : الهيكل المعدني المساعد

وهو عبارة عن المدادات الطولية والعرضية علي الأسقف والأجناب  وكذلك  المدادات عند ألتقاء الحوائط الجانبية بالأسقف وهي عبارة عن أجزاء معدنية شكلة علي البارد وغير مستخدم أى لحامات في تشكيلها بل عبارة عن شرائح من الصلب المثنى علي شكل حرف Z بالنسبة للمدادات الطولية والعرضية وعلي شكل حرف C بالنسبة لمدادات تقابل الأسقف مع الحوائط.

والهيكل المساعد ما هو إلا بمثابة دعائم يت تثبيت ألواح الأسقف والحوائط.

Framing

bullet ثالتاً : ألواح التغطية المعدنية وطبقات العزل الحراري

إن ألواح التغطية سواء كانت المكونة من طبقة  واحدة مسطحة أو مضلعة تستخدم  في تغطية الأسقف والجدران وهذه الألواح يتم تصنيعها من رولات (بكرات) المعدن الملفوفة ويتم تشكيل تضليعها حسب القوى الميكانيكية الواقعة عليها وأقل سمك لهذه الألواح هو 0.5 مليمتر وهي تصنع من سبيكة الزنك والألومنيوم أو من الصلب المجلفن المقاوم للصدأ وتعطي هذه الألواح طبقة من دهان البوليستر الحرارى  الشديد المقاومة للخدوش والعوامل الجوية القاسية ويمكن أعطاؤه طبقة أخرى من الدهان في مكان التركيب بعد إنتهاؤه وهذه الدهانات تبعأ لرغبة العميل.

وهذه المباني والمنشآت يمكن عمل عزل حرارى لها عن طريق عزل القواعد الخرسانية لها عند صبها وكذلك بغستخدام الصوف الحرارى والعوازل المصنوعة من المواد البتروكيماوية وكذلك بإستخدام ورق الألومنيوم المفضض بين دعامات الأسقف والحوائط وبين الألواح المعدنية المثبتة عليها لتغطية الأسقف والحوائط.

كذلك يمكن عمل عزل للحوائط المنزلقة الموجودة في الأبواب والشبابيك بإستخدام  الألواح المزدوجة الطبقات والمعزولة من الداخل أو بإستخدام الحوائط الأسمنتية الجاهزة التي يتم إعطاؤها طبقة دهان بيضاء بعد التركيب تعطيها مظهر من الروعة والأناقة.

وهناك نوع آخر من الألواح العازلة والتي تسمي بالساندوتش بانل والتي تستخدم  في الأماكن التي تتسم بالتغير الكبير في درجات الحرارة علي مدار اليوم.

كما يمكن وضع طبقات من المواد العازلة حراريأ خلف الأسقف المعلقة مباشرة المستخدمة في ديكور المكان كما يفضل وضع سياج (سور) بأرتفاع حوالي 60 سم من الطوب حول المبني من الخارج ليعطي حماية للمبني من الخارج.

كما أن هناك بديل للألواح المعدنية بالنسبة للحوائط وذلك باستخدام الحوائط التقليدية المبنية من الطوب.

وهناك أحدث صيحة في تصميم المباني المعدنية التي تتكون من طابق واحد حيث  لا يستخدم هيكل معدني رئيسي (أعمدة وعوارض معدنية رئيسية) وإنما يعتمد علي الحوائط في التحميل الإنشائي لسقف المبني وهنا تسمي الحوائط بالحوائط الحاملة وهي ذات طبيعة خاصة فهي عبارة عن ألواح من الصلب الجلفن ذو إرتفاعات عالية ومغطي بطبقة أسمنتية علي السطح ومبطن من الداخل بالصوف الزجاجي العالي الكثافة أو بالمواد البتروكيميائية العازلة.








bullet رابعاً :الدهانات والتشطيب

إن الأسطح المعدنية للهياكل الرئيسية والفرعية يتم تغطيتها بطبقة من الدهان الأوكسيد الأحمر المقاوم للصدأ بسمك 35 ميكرون بدون أى معالجات حرارية تضعف من طبيعة تحمل المعدن للأحمال الواقعة عليه ومع ذلك إذا كان هناك نوع معين من الدهانت الأخرى بغرض إعطاء حماية أكبر ضد الصدا أو التآكل فلا مانع من إعطاؤها تلك الطبقة فوق طبقة الأوكسيد الأحمر.

أما بالنسبة للمكاتب والمنازل فيمكن طلاء جدرانها من الداخل أو الخارج كما يمكن تركيب الأسقف المعلقة بها.

bullet خامساً :الأبواب والشبابيك والهوايات
إن الأبواب والشبابيك والهوايات ذات الهياكل المصنوعة من الصلب أو الألومنيوم يتم تركيبها علي المدادات الطولية أو العرضية سواء باللحام أو المسامير بعد أن يتم عمل تقوية معدنية لفتحاتها .
Framed Opening Slats Louver
bullet سادساً :الحوائط المعلقة
وهي عبارة عن هيكل معدني يعلق في سقف المبني وذلك بغرض الديكور وإخفاء وصلات التكييف والكهرباء الموجودة في السقف ويكثر وجوده في المباني الخصصة لأغراض السكني والمكاتب.
bullet سابعاً :الجدران الفاصلة
ويمكن الأستعانة بها في مباني المكاتب والمنازل بغرض عمل تقسيم داخلي لمساحات المبني المسطحة وهي عبارة عن ألواح من الساندوتش بانل يتم تركيبها بين أجزاء الهيكل الرئيسية والثانوية ويمكن إزالتها في أى وقت وإعادة رسم خريطة المبني الداخلية.
bullet ثامناً :الأرضيات
وهي لا تختلف عن أرضيات المباني التقليدية أما في أرضيات الميزانين (الأدوار الوسطي) فهي تقام علي أرضيات معدنية يتم تثبيتها في الهياكل الرئيسية والثانوية للمبني.

bullet نبذة عن أنواع الهياكل المعدنية

bullettypeجمالون خالي من الأعمدة الداخلية
وهذا يعتبر عموماً من أفضل الأنظمة الانشائية في الهياكل المعدنية لما يمتاز به من وسع داخلي مفتوح غير محدود بأى عوائق وهذا يصلح للمنشآت ذات الطابع التجارى ولمنشآت الصناعات التجميعية وكذلك الهناجر والصالات الرياضية .



bullettype أحادي الميول خالي من الأعمدة الداخلية
وهذا يجعل عارضات الهيكل المعدني تسمح بسهولة التصميم وقلة تكلفته الأقتصاديةوهذا يعتبر من الأنواع المثالية للمباني المعدنية التى تضاف إلي مباني منشأة من قبل ويصلح كذلك للمساحات الصغيرة وكمجموعة من المحال الصغيرة المتلاصقة بجوار بعضها البعض وكذلك للورش الإنتاجية الصغيرة.


bullettype أحادي الميول ذو أعمدة داخلية
وهذا النوع من المنشآت يصلح للمتاجر والمنشآت الإدارية بالإضافة للاستخدامات التجارية والإنتاجية الأخرى ومن خلاله يمكن إضافة أدوار الميزانيين التي تصلح للمكاتب الإدارية والفصول التعليمية وكأماكن تخزين إضافية .



bullettype جمالون ذو أعمدة داخلية

وهذا النوع من المنشآت يصلح للمصانع والمستودعات وكذلك المنشآت متعددة الأغراض ويمتاز بالتكلفة الأقتصادية الأقل بالمقارنة بمثيله من المباني التقليدية
.


bullet نبذة عن أنواع الحوائط والتشطيب الخارجي

anchor

حيث يمكن الأختيار بين الحوائط المعدنية العادية أو المعزولة حراريا أو الساندوتش أو قوالب الطوب أو الأخشاب أو الحوائط الزجاجية أو أى مواد أخرى مناسبة كما يمكن اختيار شكل الواجهات المعدنية الجذابة فإن حرية الأختيار وتعدده ترجع لكم .





bullet نبذة عن أنواع الأسقف المغطاة

anchorحيث يمكن الأختيار بين أنواع الأسقف التي تسمح بالإضاءة الطبيعية أو ذو فتحات التهوية أو ذات المراوح ذاتية التشغيل كذلك امكانية استخدام الأسقف ذات العزل الحرارى كما إنها كلها مقاومة للعوامل الجوية من رياح وأمطار ورطوبة وذات ألوان جذابة فهناك العديد والعديد من الإختيارات وكلها ترجع لكم .
